IO通用模块

产品简介:

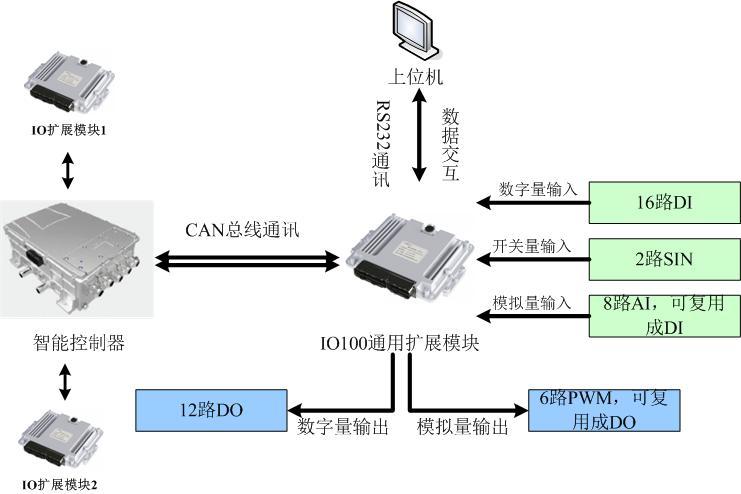

IO100通用扩展模块是应用于嵌入式系统的通用的IO扩展模块,集输入输出于一体,多路复用设计,可广泛应用于信号采集、动作控制,尤其是大功率输出设备中,采用车规级元件,高品质原装进口芯片,经久耐用。

产品型号:TOC-IO100

技术参数:

项目 参数 说明
供电电压 6~36V 短路、反接、过压保护
空载电流 0.3A 过流保护
与控制器通讯方式 CAN总线通讯
与上位机交互方式 RS232通讯
工作温度 -40~105℃
ESD保护 15KV
数字量输入DI 接口数量 16 支持各类型的开关量输入
安全开关 2 支持按键急停
输入电压 0~36V
隔离电压 3750Vrms
模拟量输入AI 接口数量 8 可复用成DI
接入值 0~5V
峰值反向耐压 70V
精度 ±0.1%±1LSB以内 千分之一
数字量输出DO 接口数量 12
工作电压 5.5V ~40V 过压保护52V
直流反向耐压 32V
输出电流 3.7A 重复短路电流限制12A
热过载跳闸温度 150℃
模拟量输出PWM 接口数量 6 可复用成DO,带电流反馈
工作电压 5.5V ~40V 过压保护52V
直流反向耐压 32V
输出电流 3.7A 重复短路电流限制12A
热过载跳闸温度 150℃

产品特色:

  • 1、出现故障,可通过硬件开关停止输出,超级安全
  • 2、支持大电流输出,单路最高可达3.7A,过流保护
  • 3、PWM输出带电流反馈,采用独特PID算法,动作平稳
  • 4、电路设计严谨,双重光电隔离,反接保护,防雷抗干扰

适用领域: 信号采集、动作控制,尤其是在大功率输出设备中
